Qué es un Sistema Scada y cuáles son sus beneficios en Industria 4.0

19 de marzo de 2024

¿Qué es un Sistema SCADA?

Un sistema SCADA es una solución de software y hardware diseñada para supervisar, controlar y recopilar datos en tiempo real de procesos industriales. Estos sistemas están compuestos por una serie de componentes, incluyendo sensores, controladores, dispositivos de adquisición de datos y una interfaz de usuario que permite a los operadores monitorear y gestionar los procesos desde una ubicación centralizada.

La arquitectura de un sistema SCADA consta de varias capas, que incluyen la capa de campo, donde se encuentran los sensores y los actuadores, la capa de control, que se encarga de procesar la información y actuar sobre la propia planta, y la capa de supervisión, que proporciona una interfaz gráfica para que los operadores supervisen y controlen los procesos.

SCADA supervisa y gestiona procesos industriales en tiempo real, integrando hardware y software para una monitorización centralizada eficiente.

Lo situamos en la capa intermedia dentro de la pirámide clásica de automatización, ya que es una herramienta clave que permite extraer datos de las capas inferiores y estos explotarlos con softwares que encontramos en las capas superiores como sistemas MOM y el ERP.

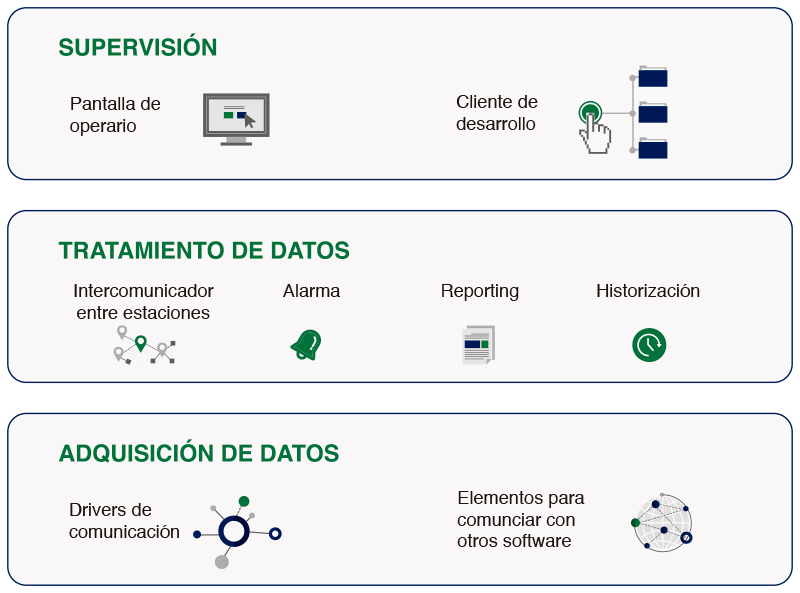

A continuación, desglosamos en detalle las tres capas principales de un sistema Scada:

Supervisión (Supervisory): Esta parte del sistema implica la visualización y supervisión de los datos de proceso en una interfaz de usuario amigable. Los operadores pueden monitorear el estado de los equipos, las condiciones del proceso y otros parámetros importantes.
Control: Scada permite a los operadores controlar los procesos industriales mediante la emisión de comandos a través de la interfaz de usuario. Esto puede incluir ajustes de parámetros, activación o desactivación de equipos, y otras acciones necesarias para mantener el proceso en funcionamiento óptimo.
Adquisición de Datos (Data Acquisition): Esta función implica la recopilación de datos en tiempo real de sensores y otros dispositivos conectados al sistema. Estos datos son luego procesados y presentados en la interfaz de usuario para su supervisión y análisis.

La implementación de un sistema SCADA (Supervisory Control And Data Acquisition) desempeña un papel fundamental en la transformación digital de una planta productiva al proporcionar una plataforma tecnológica integral para monitorear, controlar y optimizar los procesos de producción.

Aquí hay algunos puntos clave en que un SCADA contribuye a esta transformación:

Centralización de datos

SCADA centraliza la recopilación de datos de diferentes dispositivos y sistemas en toda la planta.

✅ Esto proporciona una visión unificada de los datos de producción y facilita el acceso a la información crítica desde una única interfaz de usuario.

Monitorización en tiempo real

SCADA permite el monitoreo en tiempo real de todos los aspectos de la operación de la planta, incluidos los niveles de producción, la calidad del producto y las condiciones ambientales.

✅ Los operarios pueden detectar y responder rápidamente a cualquier anomalía o problema, lo que minimiza los tiempos de inactividad y ayuda a maximizar la eficiencia operativa.

Control remoto

La capacidad de control remoto del SCADA permite a los operarios supervisar y controlar los procesos de producción desde cualquier ubicación, incluso a través de dispositivos móviles gracias al entorno web que proporcionan muchos de los fabricantes del software.

✅ Esto proporciona una mayor flexibilidad y capacidad de respuesta, especialmente en situaciones de emergencia o cuando es necesario realizar ajustes rápidos en la cadena de producción.

Automatización de procesos

SCADA facilita la automatización de procesos al permitir la programación de tareas y la ejecución de secuencias de comandos.

✅ Esto reduce la dependencia de la intervención humana en horarios nocturnos, por ejemplo, además de permitir mejorar la precisión y la consistencia en la ejecución de tareas repetitivas.

Optimización de la eficiencia

Al recopilar y analizar datos en tiempo real, SCADA proporciona información valiosa sobre el rendimiento de la planta y los procesos individuales. Controlar la disponibilidad de las líneas es necesario para garantizar la mayor eficiencia posible en cada proceso.

✅ Esto permite identificar áreas de mejora y optimizar los procesos para maximizar la productividad.

Integración de sistemas

SCADA facilita la integración de sistemas y dispositivos heterogéneos en toda la planta, incluidos los PLC, sensores, sistemas de gestión de energía y sistemas de gestión de calidad.

✅ Esto crea un ecosistema conectado donde los datos pueden fluir libremente entre diferentes capas, lo que facilita la toma de decisiones informadas y la optimización de la operativa de la planta.

Cumplimiento normativo y reporting

SCADA proporciona un registro detallado de los datos del proceso como variables y parámetros ambientales que intervienen en la producción, lo que facilita el cumplimiento de las regulaciones y estándares industriales.

✅ Los informes generados por SCADA pueden utilizarse para documentar el cumplimiento normativo y responder a las solicitudes de auditoría interna y externa de manera eficiente

Conclusión

Como conclusión, los sistemas SCADA desempeñan un papel crítico en la transformación digital de una planta productiva al proporcionar una plataforma tecnológica integral para la supervisión, control y adquisición de datos de los procesos de producción.

Esto nos permite crear un ecosistema muy estable para escalar hacia la capa de negocio con otras herramientas indispensables como MES, GMAP, APS, etc. De este modo podremos mejorar la eficiencia operativa, la productividad y la competitividad de la planta en el mercado actual.

Imagen de ArtPhoto_studio en Freepik.
